基于PSoC的从动开票盖印系统完整软硬件设想

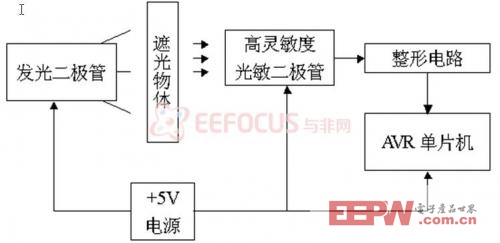

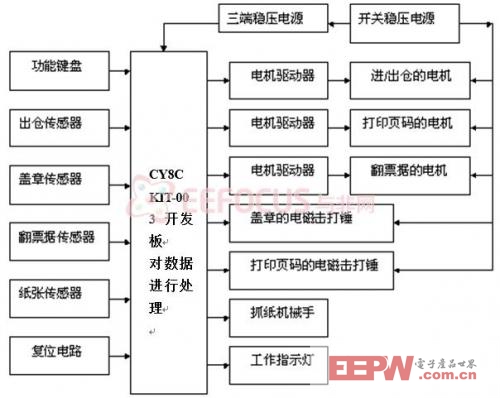

　　是一种集从动盖印和页码打印于一体的办公设备，它可以或许从动实现收费单据的盖印及收费单据的页码打印功能。系统设想的次要使命环绕步进电机的节制展开。跟着活动节制系统中数字化手艺的成长取成熟，步进电机正在从动化办公设备中获得了普遍的使用。系统功能申明：从动开盖印系统以该功能次要用于操做人员把单据送人或者取出打印设备，其工做道理取电脑光驱备的进出仓道理不异。初次按下“进/出仓”建，设备的单据仓正在步进电机的驱动下伸出来，以便操做人员放入单据，再次按下“进/出仓键”，设备的单据仓正在步进电机的驱动下收回，预备进行下一步的操做。当工做人员放入单据后，再按下“打印页码”设备正在检测到单据仓有纸的环境下，进行单据的页码打印，同时页码打印灯亮，当把所有的单据的页码打印完毕后，页码打印竣事的灯亮，表白单据页码打印竣事。当操做人员按下“复位”键，设备正正在进行系统复位操做。并随后进入期待形态。 系统总体设想 按照上述从动开票盖印系统的功能，该系统需要完成步进电机的驱动，盖印电磁的冲击，打印电磁铁的冲击，单据进出/仓的传感器，纸张有无的传感器的信号检测，灯的驱动，单据翻页的机械手步进电机的驱动等操做，系统的布局框架图如图所示。本设想的传感器采用了由发光二极管和光敏二极管构成的电来实现，它们别离位于被探测的物体的两侧。其工做道理框架图如图所示。光敏二极管是操纵硅PN结遭到光照后发生光电流的一种光电器件，正在利用时要反向接入电中，即正极接电源负极，负极接电源正极。系统工做时，发光二极管通过发出可见光，当没有物体遮挡时，高活络度光敏二极管领受可见光，使得本身电阻值变小，电输出逻辑低电平到avr单片机，高活络度光敏电阻无法领受可见光，使得本身电阻值增大，电输出逻辑高电平到avr单片机。单片机通过凹凸电平来判断有无遮挡物，进而判断物体的。
